一、簡介

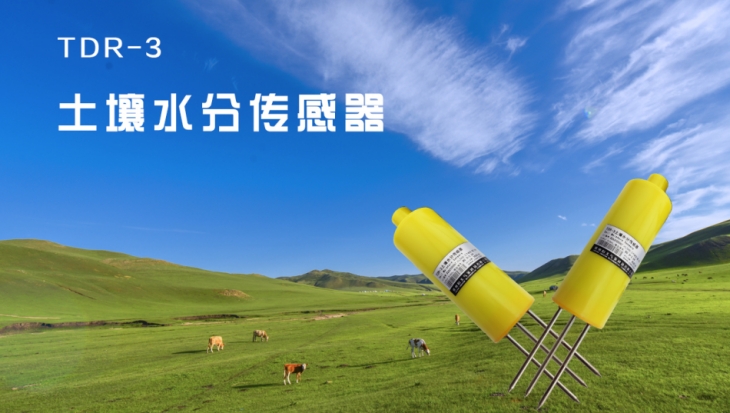

水分是決定土壤介電常數的主要因素。測量土壤的介電常數，能直接穩定地反應各種土壤的真實水分含量。TDR-3土壤水分傳感器采用TDR原理，可測量土壤水分的體積百分比，與土壤本身的機理無關，TDR技術通過發射高頻電磁波沿探針傳播，土壤含水量不同會導致電磁波傳播時間發生納秒級變化。通過計算電磁波傳播時間的變化，可以換算出土壤的體積含水量。TDR技術具有較高的精度，是目前國際上最流行的土壤水分測量方法。TDR-3型土壤水分傳感器是一款高精度、高靈敏度的測量土壤水分的傳感器。
二、產品特點
1、高穩定性，安裝維護操作簡便。
2、支撐的材料為環氧樹脂，強度和壽命得到保證。
3、密封性好，可長期埋入土壤中使用，且不受腐蝕。
4、采用標準的電流環傳送技術使其具有抗干擾能力強，傳送距離遠，測量精度高，響應速度快。
5、土質影響較小，應用地區廣泛,性價比高，適合中國國情。
6、外殼為壓模一次成型，料純壁厚，承壓強度高，可適應惡劣環境。
- 三、性能指標
|
名稱
|
技術指標
|
|
測量參數
|
土壤容積含水量
|
|
單 位
|
%（m3/m3）
|
|
量 程
|
0～100%（m3/m3）
|
|
精 度
|
0～50%（m3/m3）范圍內為±2%（m3/m3）
|
|
測量區域
|
90%的影響在圍繞中央探針的直徑50mm、長為125mm的圓柱體內
|
|
穩定時間
|
通電后約1秒
|
|
響應時間
|
響應在1秒內進入穩態過程
|
|
工作電壓
|
12V DC
|
|
工作電流
|
50～70mA，典型值50 mA
|
|
輸出信號
|
4～20mA標準電流環，0～2.5V
|
|
密封材料
|
ABS工程塑料
|
|
探針材料
|
4根80mm不銹鋼探針
|
|
電纜長度
|
標準長度3m
|
|
遙測距離
|
小于1000米
|
|
防護等級
|
IP68
|
四、監測方法

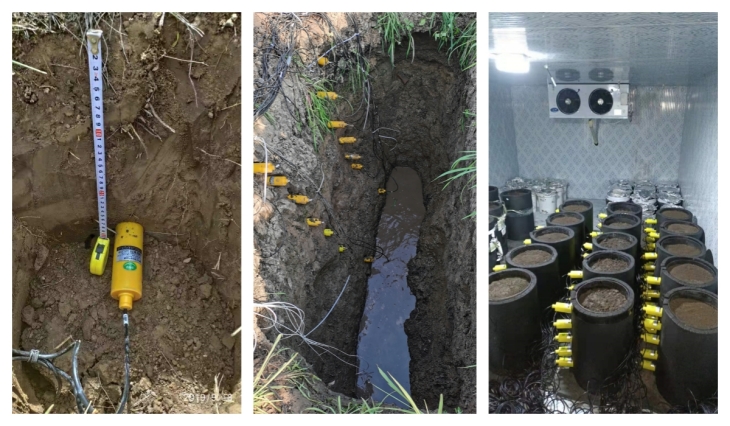

土壤濕度即可單點監測，也可多點梯度監測。測試時需將土壤濕度傳感器的探針垂直插入被測土壤的斷層，若臨時監測也可以直接將傳感器垂直插入土壤，但需注意，無論哪種測量方式，都要使探針充分與土壤接觸，以保證測試數據的準確性。
五、應用范圍

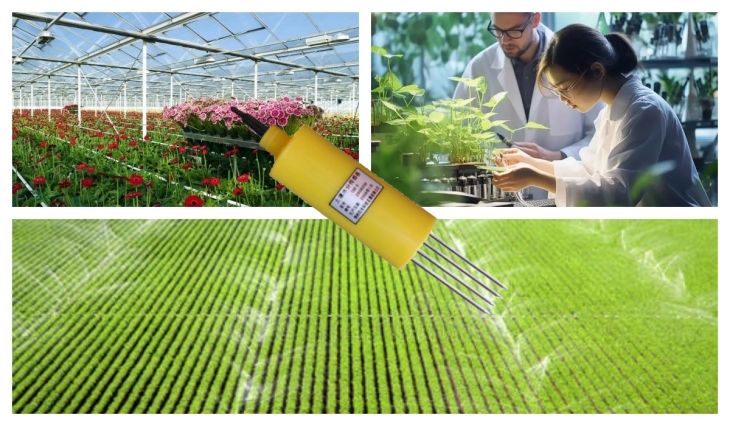

TDR-3土壤水分傳感器與數采，遠距離傳輸設備可以構成遙測系統。例如土壤干燥時，警告信號可以自動響起來提醒人們應該灌溉的時間到了。自動控制系統開關水泵和閥門等。配合一些附加的傳感器，可以計算出土壤水分蒸發量和農作物所需的水分參數。3個灌溉表技術(蒸發量，作物水脅迫指數CWSI和土壤水分)的綜合應用可以提供農作物適宜生長的最大的保證。
